FPGAボードで遊んでみる #2 LEDチカチカ

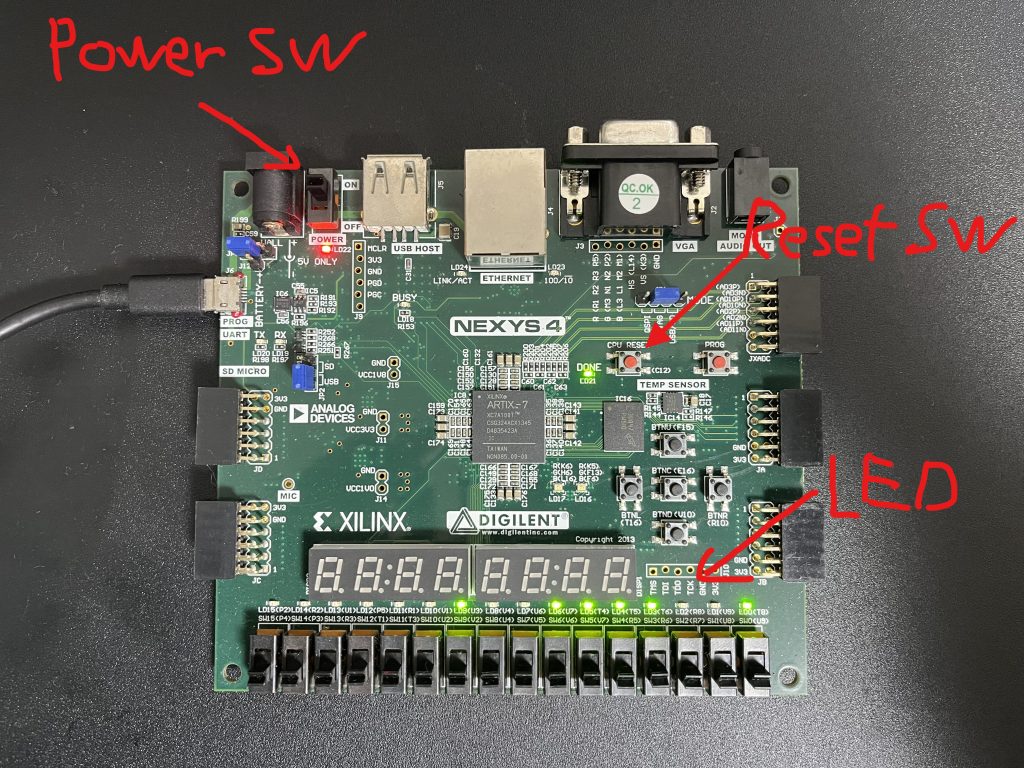

前回の#1ではVivado 2024.1をUbuntu 24.04にインストールしました。#2の今回は初歩の定番、LEDチカチカ、略してLチカをやってみたいと思います。Lチカを通してVivadoやFPGAボードの基本的な使い方を学んでいきましょう。FPGAボードはNexys4を使用します。

1 Vivadoの立ち上げと新規プロジェクト作成
2 ソースコードと制約ファイルの作成
- 2.1 ソースコードの作成
- 2.2 制約ファイルの作成

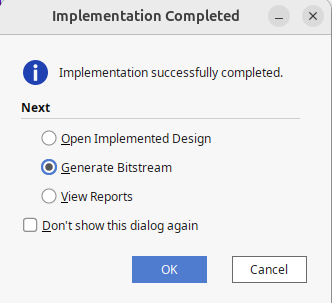

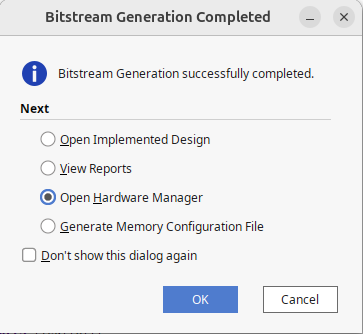

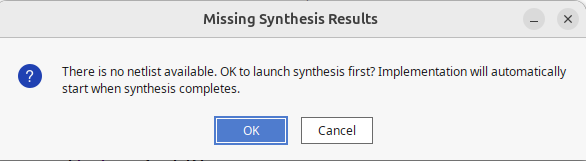

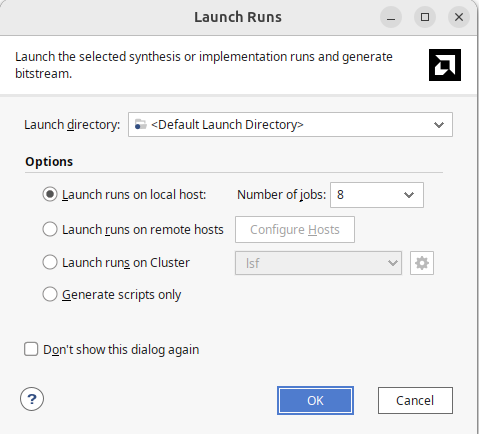

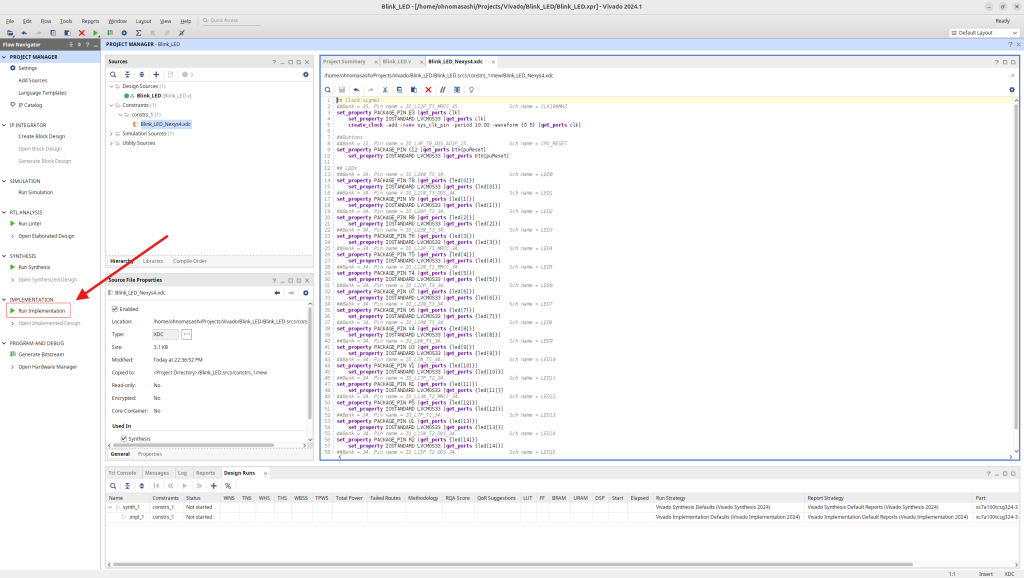

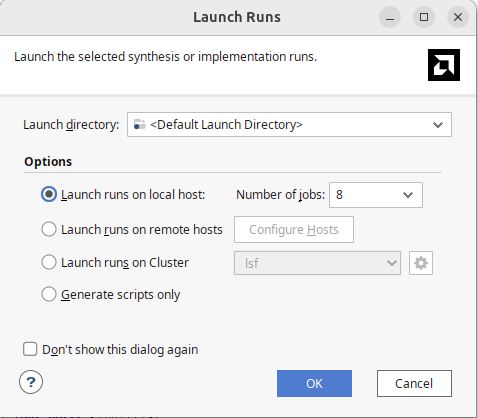

3 論理合成とビットストリームの作成

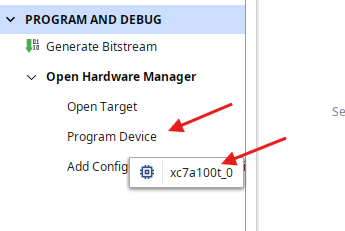

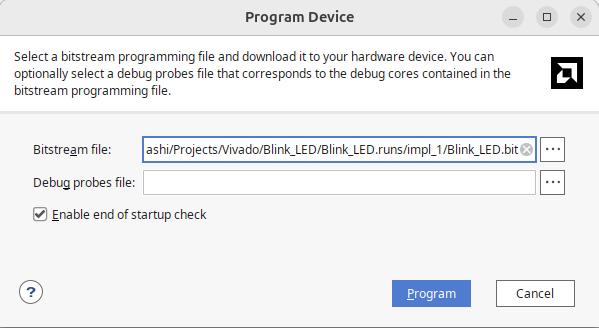

4 FPGAへの書き込み
5 LEDチカチカ!

Vivadoの立ち上げと新規プロジェクト作成

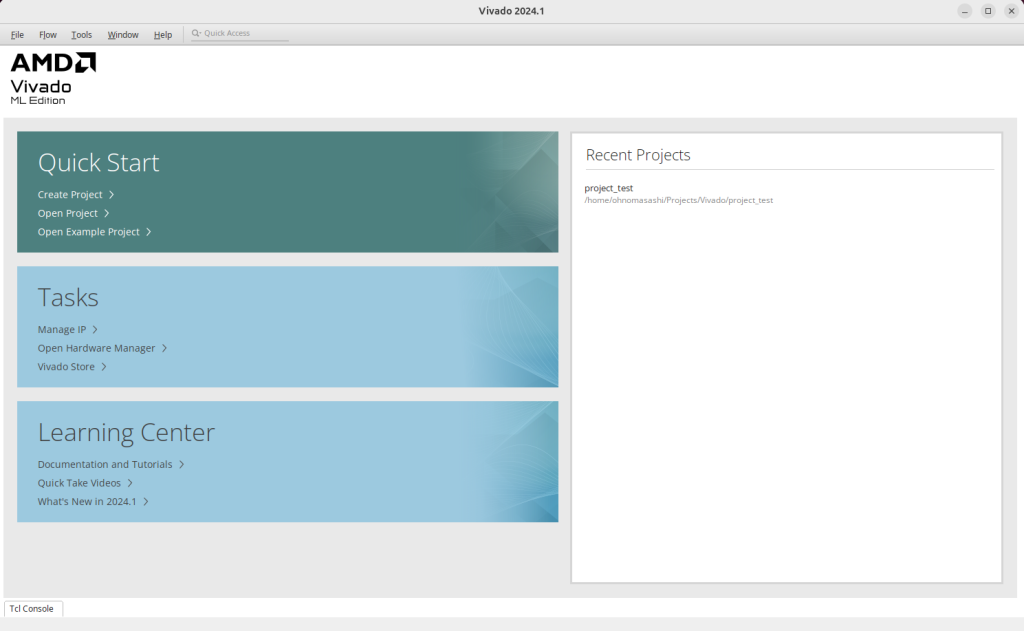

まずは、Vivadoを立ち上げましょう。立ち上げ方はいろいろあると思いますが、Ubuntuのターミナル上で”vivado”と入力します。すると、下記のGUI画面が起動し、Vivadoの立ち上げが完了です。

次に、今回のLチカプロジェクトを作成していきます。”Quick Start”の”Create Project”をクリックします。

New Projectのウィザードが立ち上がるので、”Next”を選択します。

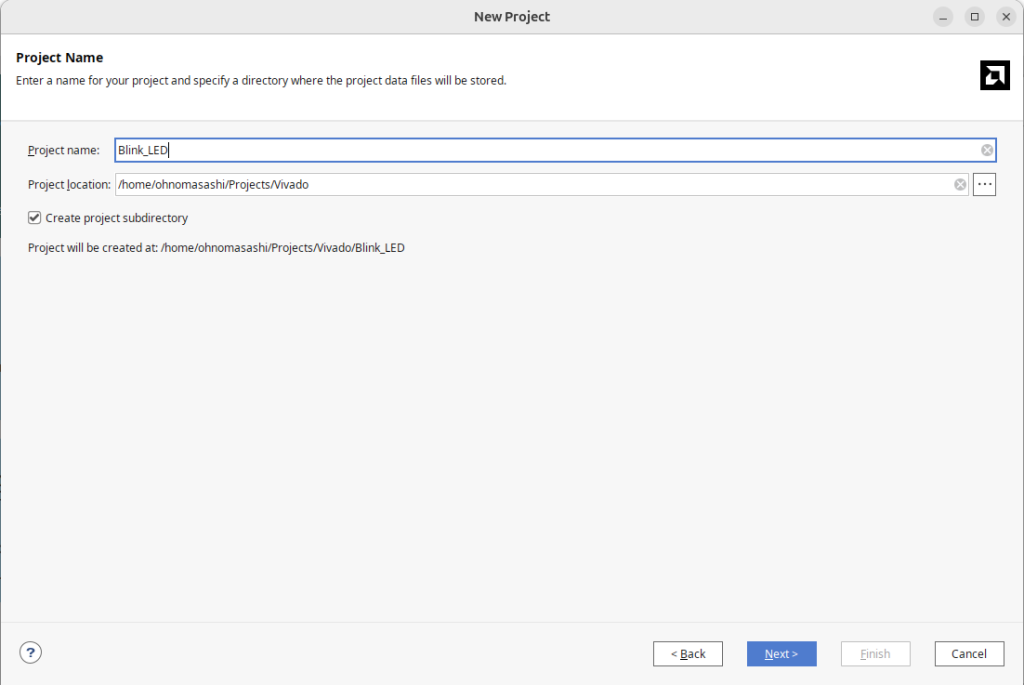

任意のプロジェクト名と保存先を設定します。今回プロジェクト名はBlink_LEDとしました。入力後”Next”を選択します。

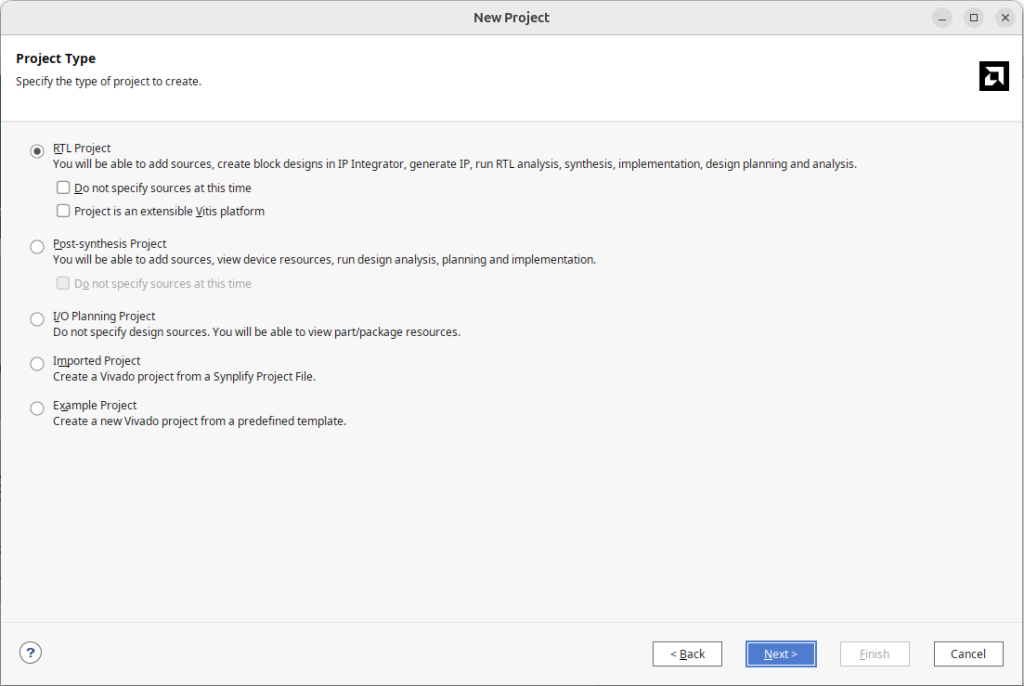

プロジェクトタイプを選択します。”RTL Prject”を選択し、”Next”で次へ。

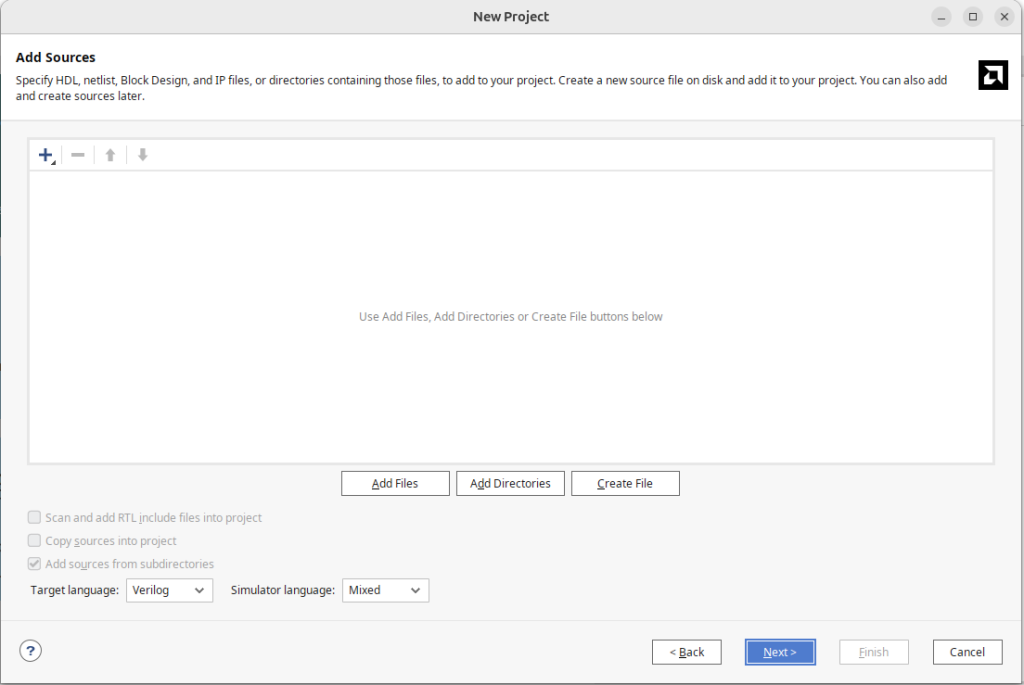

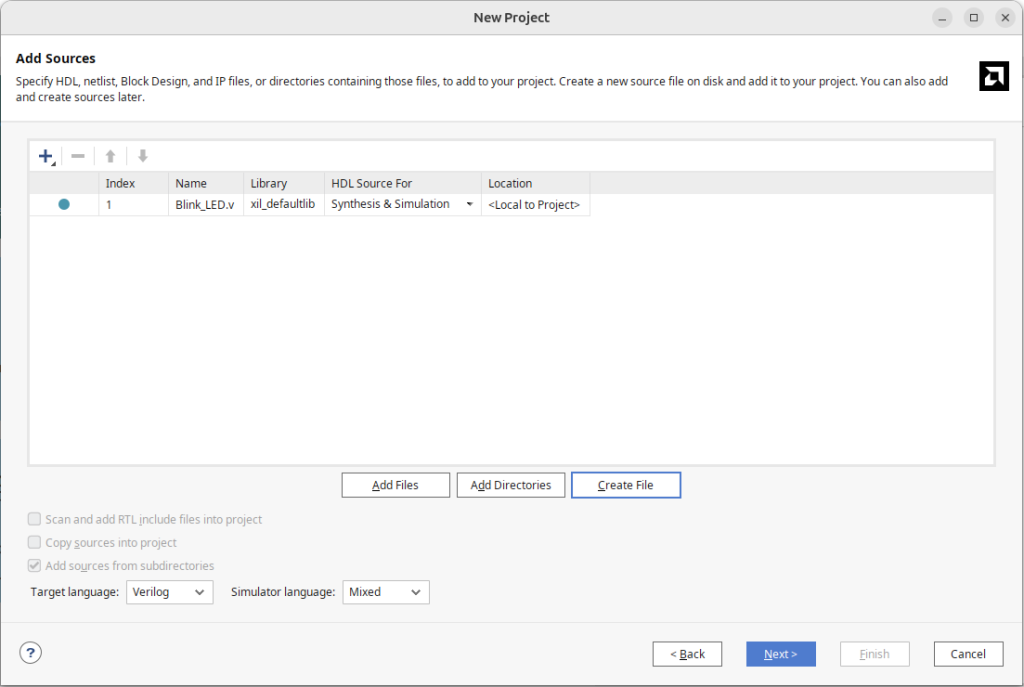

ソースコードの追加を行います。今回はVerilogを使用して作成していきますので、左下の”Target language”がVerilogになっていることを確認し、左上の＋マークを押すか、”Create File”を選択します。

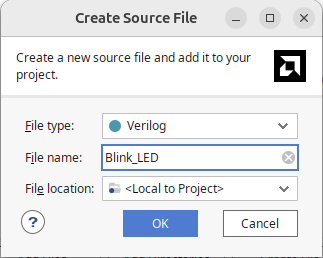

すると、Create Source Fileのウィンドウが立ち上がりますので、ファイル名を入力します。今回はプロジェクト名と同じ”Blink_LED”としました。入力後”OK”を押します。

先ほど作成したBlink_LED.vが追加されたので、”Next”を選択します。

次は制約ファイルの追加画面になります。ソースコードの追加と同様に左上の＋マークを押すか、”Create File”を選択します。

Create Constraints Fileのウィンドウが立ち上がりますので、任意のファイル名を入力します。今回はBlink_LED_Nexys4としました。（画像は間違っています。。）入力後”OK”を押します。

先ほど作成したBlink_LED_Nexys4.xdcが追加されたので、”Next”を選択します。

次に今回使用するFPGAを選択します。Nexys4にはXC7A100T-1CSG324CというFPGAが搭載されています。この名称で検索し、スピードグレードが-3であるxc7a100tcsg324-3を選択して、”Next”を押します。

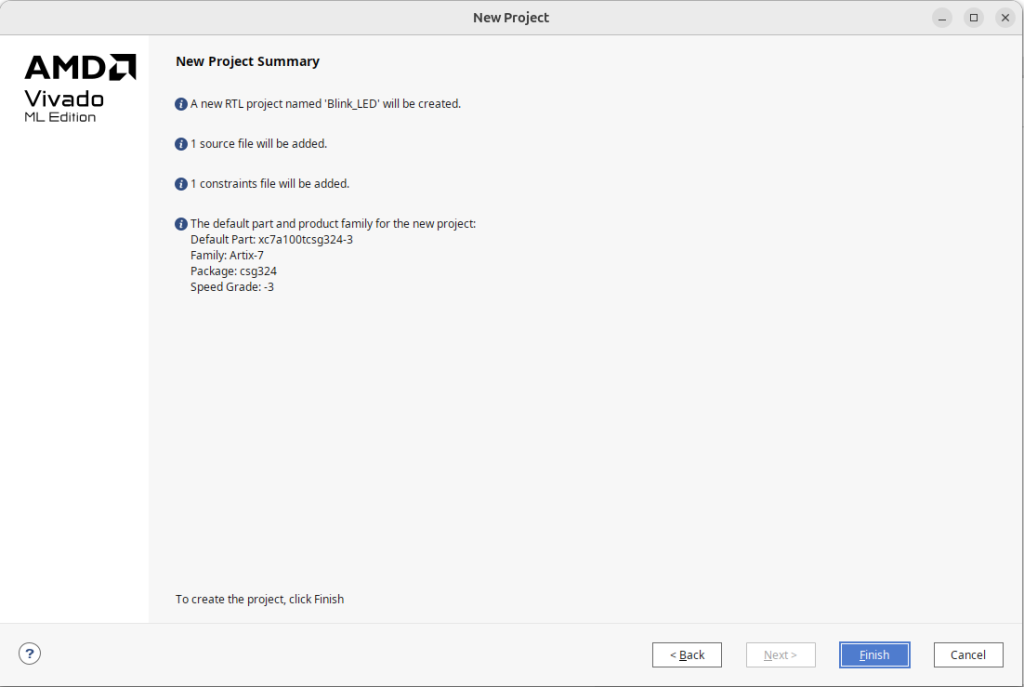

最後にプロジェクトのサマリが表示されます。”Finish”を押せばプロジェクトの作成が完了となります。

ソースコードと制約ファイルの作成

ソースコードの作成

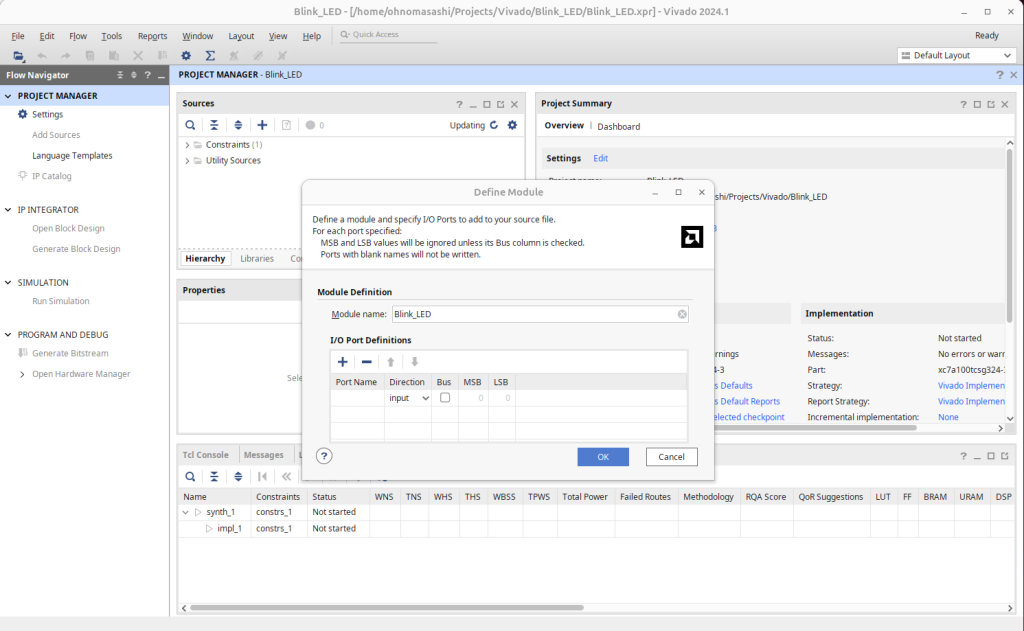

続いて、ソースコードの作成に移ります。”Define Module”のウィザードが自動的に立ち上がるので、今回作成するソースコードの入出力を”I/O Port Definitions”に入力します。

今回の入出力は上記のようにしました。
・clk – クロック入力
・btnCpuReset – リセット用ボタンの入力
・led – 16個分のLED出力

入力後、OKを押します。

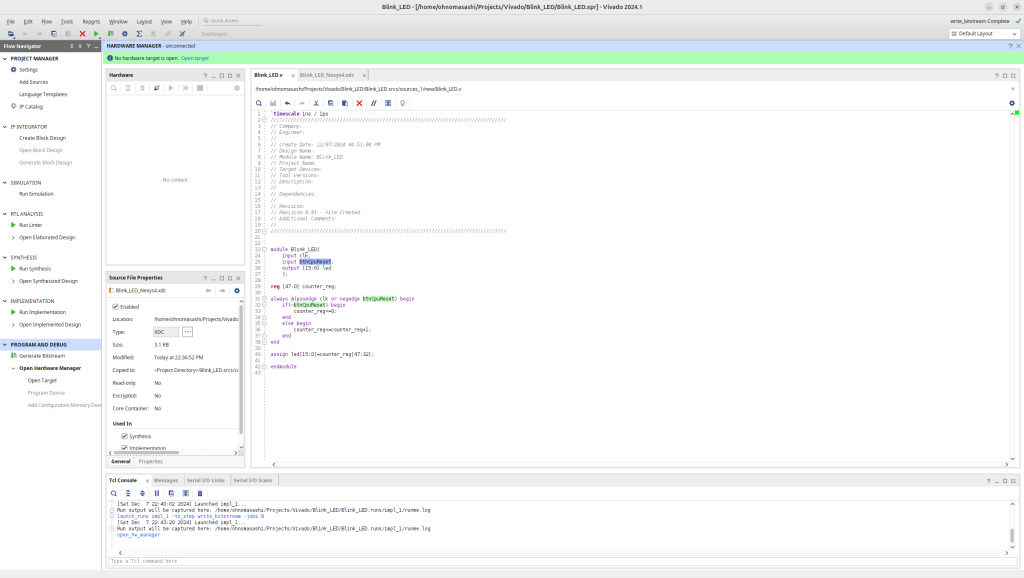

“Sources”の”Design Sources”に今回作成していくVerilogファイルである”Blink_LED.v”があるので、ダブルクリックで開きます。すると、先ほど入力した入出力が記入された状態のモジュールが作成されていますので、下記のロジックを入力しましょう。

module Blink_LED(
    input clk,
    input btnCpuReset,
    output [15:0] led
    );

reg [39:0] counter_reg;

always @(posedge clk or negedge btnCpuReset) begin
    if(~btnCpuReset) begin
        counter_reg<=0;
    end
    else begin
        counter_reg<=counter_reg+1;
    end
end

assign led[15:0]=counter_reg[39:24];

endmodule

カウンタをクロックごとにカウントアップし、カウンタの39~24bit目を今回の出力であるledの15~0bit目に出力するものとなります。

入力が完了したら、左上にある保存ボタンを押して、ソースコードの作成は完了です。

制約ファイルの作成

制約ファイルを作成していきます。”Sources”の”Constraints”にある”Blink_LED_Nexys4.xdc”をダブルクリックして制約ファイルを開き下記を入力します。

## Clock signal
##Bank = 35, Pin name = IO_L12P_T1_MRCC_35,					Sch name = CLK100MHZ
set_property PACKAGE_PIN E3 [get_ports clk]
	set_property IOSTANDARD LVCMOS33 [get_ports clk]
	create_clock -add -name sys_clk_pin -period 10.00 -waveform {0 5} [get_ports clk]

##Buttons
##Bank = 15, Pin name = IO_L3P_T0_DQS_AD1P_15,				Sch name = CPU_RESET
set_property PACKAGE_PIN C12 [get_ports btnCpuReset]
	set_property IOSTANDARD LVCMOS33 [get_ports btnCpuReset]

## LEDs
##Bank = 34, Pin name = IO_L24N_T3_34,						Sch name = LED0
set_property PACKAGE_PIN T8 [get_ports {led[0]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[0]}]
##Bank = 34, Pin name = IO_L21N_T3_DQS_34,					Sch name = LED1
set_property PACKAGE_PIN V9 [get_ports {led[1]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[1]}]
##Bank = 34, Pin name = IO_L24P_T3_34,						Sch name = LED2
set_property PACKAGE_PIN R8 [get_ports {led[2]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[2]}]
##Bank = 34, Pin name = IO_L23N_T3_34,						Sch name = LED3
set_property PACKAGE_PIN T6 [get_ports {led[3]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[3]}]
##Bank = 34, Pin name = IO_L12P_T1_MRCC_34,					Sch name = LED4
set_property PACKAGE_PIN T5 [get_ports {led[4]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[4]}]
##Bank = 34, Pin name = IO_L12N_T1_MRCC_34,					Sch	name = LED5
set_property PACKAGE_PIN T4 [get_ports {led[5]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[5]}]
##Bank = 34, Pin name = IO_L22P_T3_34,						Sch name = LED6
set_property PACKAGE_PIN U7 [get_ports {led[6]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[6]}]
##Bank = 34, Pin name = IO_L22N_T3_34,						Sch name = LED7
set_property PACKAGE_PIN U6 [get_ports {led[7]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[7]}]
##Bank = 34, Pin name = IO_L10N_T1_34,						Sch name = LED8
set_property PACKAGE_PIN V4 [get_ports {led[8]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[8]}]
##Bank = 34, Pin name = IO_L8N_T1_34,						Sch name = LED9
set_property PACKAGE_PIN U3 [get_ports {led[9]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[9]}]
##Bank = 34, Pin name = IO_L7N_T1_34,						Sch name = LED10
set_property PACKAGE_PIN V1 [get_ports {led[10]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[10]}]
##Bank = 34, Pin name = IO_L17P_T2_34,						Sch name = LED11
set_property PACKAGE_PIN R1 [get_ports {led[11]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[11]}]
##Bank = 34, Pin name = IO_L13N_T2_MRCC_34,					Sch name = LED12
set_property PACKAGE_PIN P5 [get_ports {led[12]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[12]}]
##Bank = 34, Pin name = IO_L7P_T1_34,						Sch name = LED13
set_property PACKAGE_PIN U1 [get_ports {led[13]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[13]}]
##Bank = 34, Pin name = IO_L15N_T2_DQS_34,					Sch name = LED14
set_property PACKAGE_PIN R2 [get_ports {led[14]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[14]}]
##Bank = 34, Pin name = IO_L15P_T2_DQS_34,					Sch name = LED15
set_property PACKAGE_PIN P2 [get_ports {led[15]}]
	set_property IOSTANDARD LVCMOS33 [get_ports {led[15]}]

制約ファイルにはFPGAの端子と今回作成したモジュールの入出力を紐づけるように記載する必要あります。したがって、例えばFPGAのどの端子がボード上のどこのLEDと接続されているか知っている必要があります。幸いにものNexys4を制作しているDigilint社から本FPGAボードに対応しているXDCファイルが公開されていますので、今回必要な部分のみ抜粋しています。

digilent-xdc/Nexys-4-Master.xdc at master · Digilent/digilent-xdc · GitHub
